ライブ制作に最適な4K対応スイッチャー

柔軟な拡張性を備えたビデオスイッチャーHVS-490は、オプションを追加することで4K入出力に対応します。 MELite™を活用することで2M/EのHVS-490で6M/E相当*¹の性能を発揮します。FLEXaKEY™、2.5D DVEを組み合わせれば、最大12キーヤーでの合成を含む多彩な演出を実現可能で、ライブ制作に最適です。さらに、HVS-NIF*²を搭載することでNDI®にも対応。映像、音声のネットワークを介した送受信を可能にし、ベースバンドとIPを混在させたシステムを構築できます。

HVS-49IO拡張カード搭載時、4Kモードでは1M/E+1MELiteになります。

HVS-NIFは4K非対応。詳細はお問い合わせください。

NDIはVizrt NDI ABの登録商標です。

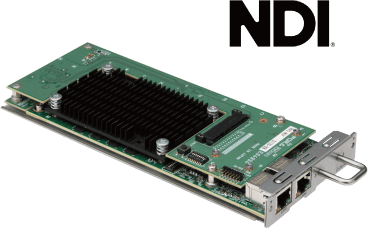

NDI対応を可能にするHVS-NIF

HVS-NIFは、高画質/低遅延な映像の伝送を実現するNDI High Bandwidthや、低ビットレート伝送を可能とするNDI HX2の入出力を可能にするI/F基板。NDI対応機器との、ネットワークを介した映像/音声の送受信を可能にし、ベースバンドとIPを混在させたシステムを構築可能。遠隔地からのリモート制御、PCへのNDI出力による容易な映像配信等でライブ映像制作を強力支援。

HVS-NIFの主な仕様/特長

NDI High Bandwidth/NDI HX2 入出力に対応
3G/HDフォーマット対応、HVS-NIF1枚につきMoIPで4入力*¹2出力が可能
アルファチャンネル受信に対応*²
HVS-490に最大2枚*³、HVS-190Sに最大3枚、HVS-190Iに最大2枚搭載可能
全入力にフレームシンクロナイザーを搭載
プロセスアンプ機能：入力映像の輝度、彩度、色相を調整可能
カメラリモート制御機能対応
1GbEイーサネット端子を2つ搭載
ハードウェアでコーデック処理を行うため、信頼性の高いMoIPシステムを構築可能

*1 1080/59.94p、1080/50pフォーマットのHigh Bandwidth NDIの場合は3入力。
*2 NDI High Bandwidthのみ。
*3 HVS-NIFはSD、4Kフォーマットには対応しておりません。

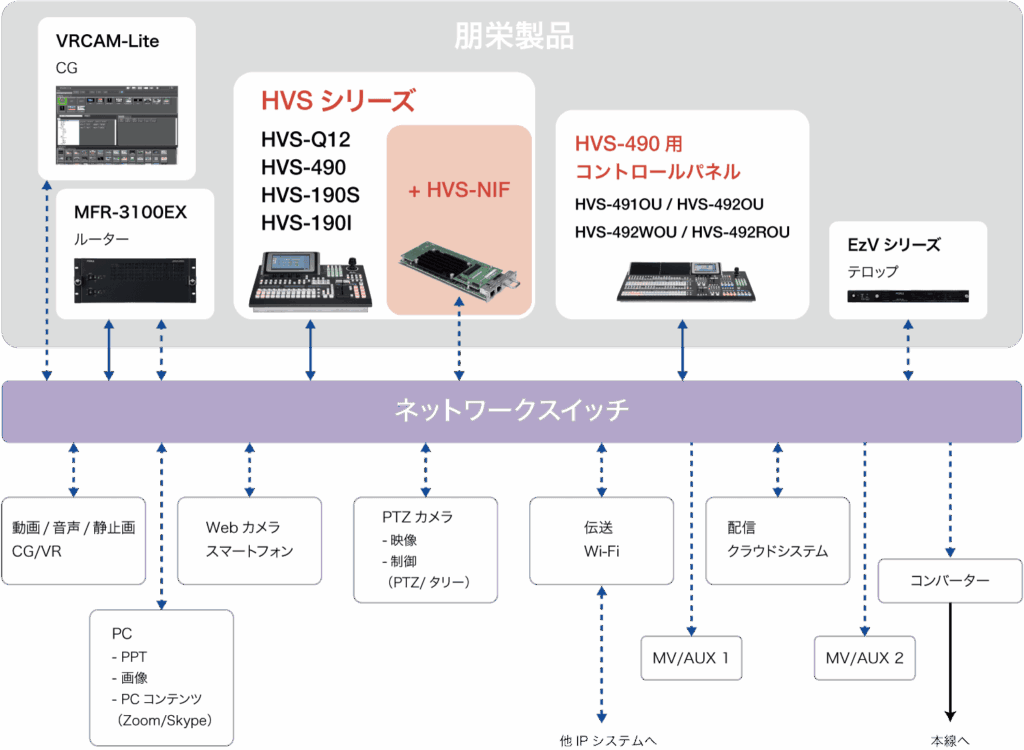

NDIによるライブソリューション

各製品の詳細はそれぞれの製品ページをご覧ください。

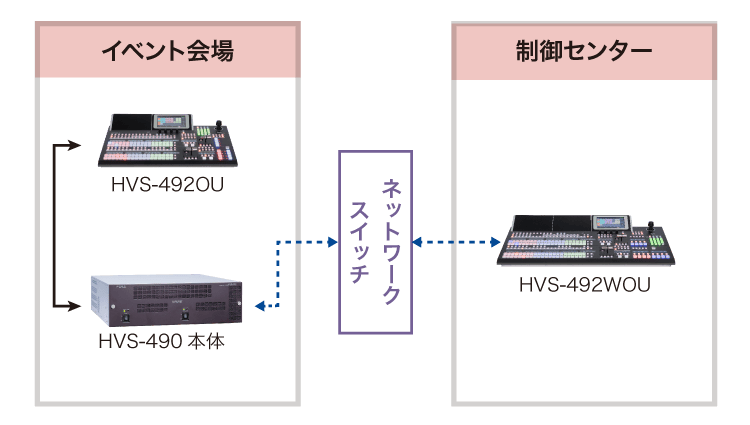

遠隔操作

遠隔のイベント会場に設置したHVS-490*を、制御センター内に設置したコントロールパネルから制御可能

イメージ図はHVS-490 / HVS-492OUの場合です。

PTZカメラ制御

複数台のPTZカメラ制御が可能。パン/チルト/ズーム操作、タリー点灯制御、プリセットメモリの登録/呼出、マクロ登録によるバスボタンスイッチ操作との連動切替が可能。最大16台のカメラを接続可能。

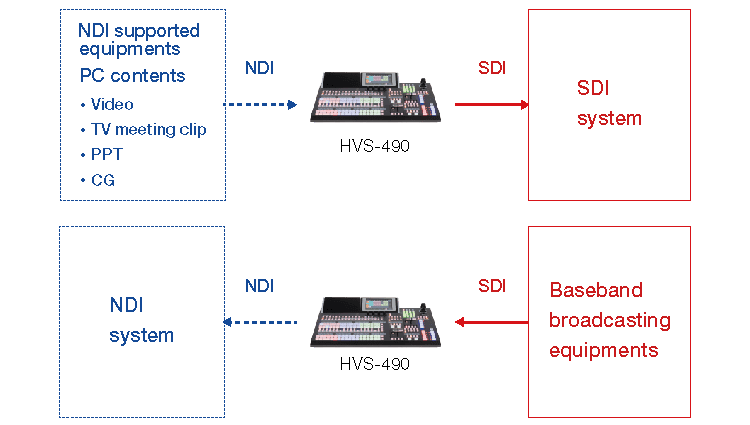

SDI/NDI混在システム構築をサポート

SDIシステムへのNDI出力対応機器/PCコンテンツの追加や、NDIシステムへの信頼性の高いベースバンド放送機器の追加が可能。

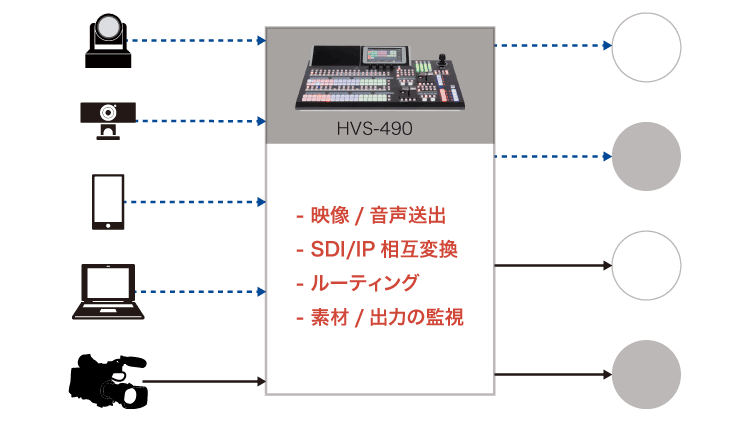

SDI/IPの相互変換、ルーティングが可能

SDI機器にPTZカメラやPCコンテンツ等の出力を加えて、1台のスイッチャーから複数へ向けての自由な映像/ 音声送出、SDI/IPの相互変換、ルーティングを実現。SDI/IP素材および出力はどれも内蔵MVに同列に配置してIP経由で監視も可能。

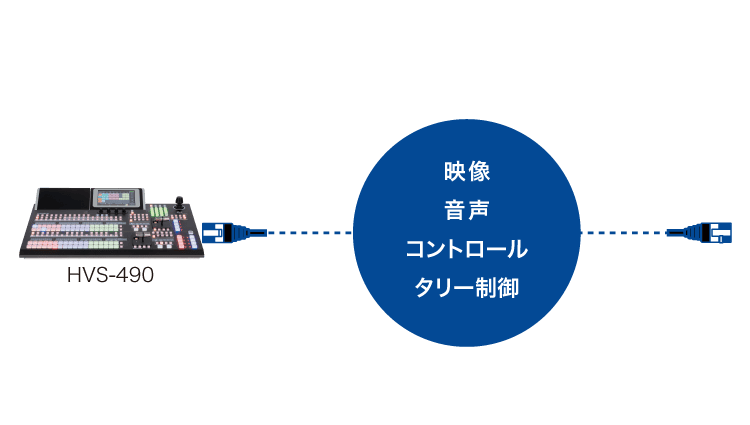

LANケーブルによる多様な信号の双方向接続

1本のLANケーブルのみで複数の映像、音声、制御、タリーを双方向に接続可能。

多様な活用場面

放送、ライブイベント、企業イベント等、業種を問わず様々な場面で活用可能。

活用例

SDI/NDIの混在演出
現場/リモート両方の出演者の映像やPCコンテンツをスイッチャーへ入力可能。また、リモートの出演者へは、PGM以外に12系統の豊富なAUXバスを利用して任意の映像を戻すことも可能。
SDI/IPのサイマル送出
SDI送出と同時にIPストリームによる配信サイトへの接続も可能なため、両者を混在/連携させた運用も可能。

特長

MELite™

AUXトランジション機能をさらに進化させたのがMELiteです。AUXバスでAUXトランジションを実行させる前のプレビューが確認可能となり、AUX出力をPGM/PREVと同等にあつかうことができます。標準で2MELiteを装備しており、HVS-49IOオプションにより、4MELiteへ増設可能です。MELiteにFLEXaKEYをアサインすることで標準の2M/Eに加え、M/E相当の列をさらに2つ(最大4つ)利用することが可能となり、2M/Eスイッチャーでありながら4 ～ 6M/E相当の演出を実現できます。演出の幅を広げるとともに安全な映像切り替えを約束します。

AUXを使用して、プレビューを確認しながらトランジション(CUT、MIX、WIPE)の適用やキーイングが可能。
MELiteはM/E列の前段に配置可能なため、より高度な演出用の列として使用が可能。
再撮向け映像として使用すれば、単なる映像切り替えに留まらない演出が可能。

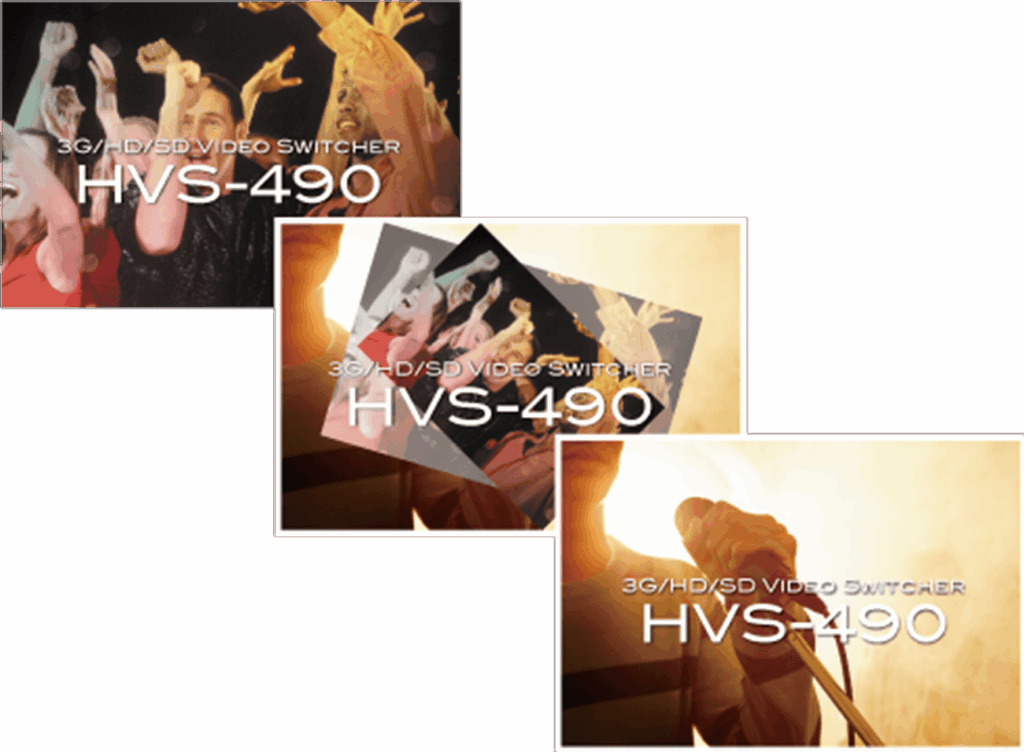

FLEXaKEY™

柔軟なアサイン変更が特徴的なFLEXaKEYという名称のキーヤー(DSKに相当)を、M/Eバスに標準のキーヤーから独立させて4系統搭載しています。AUXバスに異なる4系統のキーイングを簡単に行うなど、標準的なビデオスイッチャーの枠を超えた演出を実現できます。

4系統のFLEXaKEYは、M/E/AUXバスにフリーアサイン可能。各M/Eバスでは最大8キーヤー(4キーヤー + 4 FLEXaKEY)の合成が可能。
AUXバスでP-in-P表示をしたり、FLEXaKEYをMELiteにアサインすると、アップストリームキーとして使用することも可能。
FLEXaKEYを応用することにより、たった1台のHVS-490で、複数のモニターを並べたビデオウォール(マルチモニター)を実現可能。

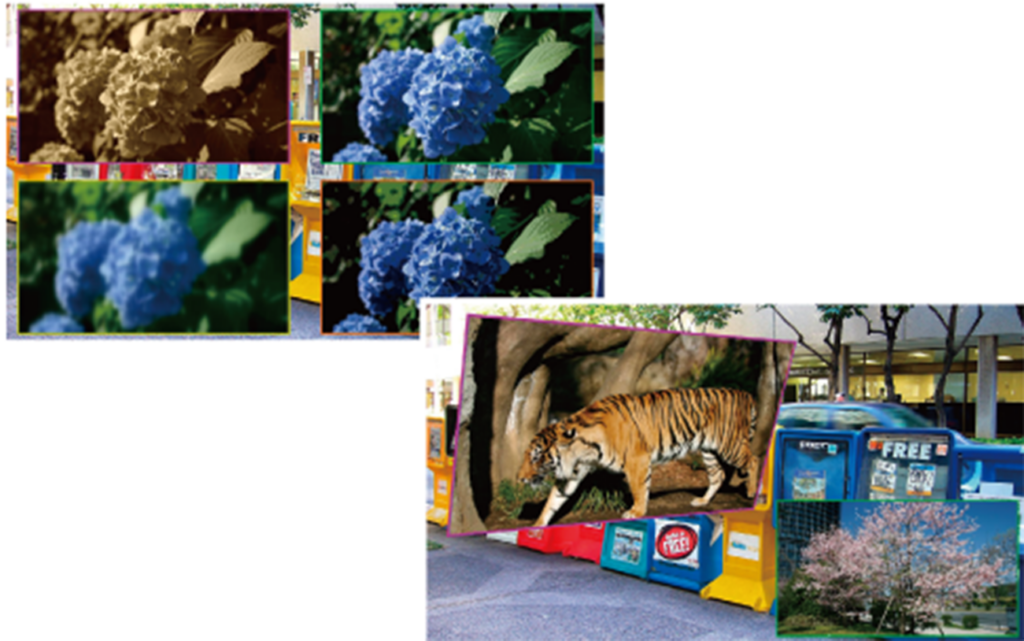

DVE

トランジションはCUT、MIX、WIPEから選択可能です。100パターンものWIPEに加え、回転やポジション移動といった2.5D DVE WIPE*を標準で16系統(4K 2SIモード時：標準4系統)実装しています。さらに、モザイクやデフォーカスといったエフェクト効果も搭載しています。

4K SQDモード時は未対応です。

充実の入出力、NDI入出力にも対応

ビデオ入力は標準で16系統、最大40系統(4Kモード時*は入力8〜10系統)、ビデオ出力は標準で9系統(HDMI x 1含む)最大で22系統(HDMI x 2含む)(4Kモード時*は出力6〜7系統(HDMI x 2含む))に対応しています。拡張カードについて、詳しくは「オプション」をご覧ください。

HVS-49IO拡張カード、HVS-49EXP4Kソフトウェアが必要です。

マルチビューワーを標準搭載

HVS-490は標準で3系統のマルチビューワー(SDフォーマット時：2系統)を搭載し、それぞれ最大16分割まで(4K SQDモード時：最大4分割)表示可能です。系統ごとに39種類の分割パターンから1つを選択し、異なるマルチ映像を表示できます。メインのオペレーターに加え、別のオペレーター向けにも最適なモニタリング環境を提供します。また、HDMI 2.0 LEVEL B出力では4Kサイズの映像を出力できます。HDMI 2.0 LEVEL B出力時は4つの映像を1画面で確認可能です。

AESデジタルオーディオ入出力に対応*

入出力各4系統(8チャネル)の平衡/不平衡のオーディオ入出力が可能です。入力映像、クリップ映像からのDEMUX、出力映像へのMUXが可能です。サンプリングレートコンバーター搭載により、入力オーディオをシステムに同期させることができます。

オプション、HVS-49AES デジタルオーディオ入出力拡張基板が必要です。

Danteデジタルオーディオ入出力に対応*

最大64チャンネルのDanteオーディオ入出力が可能です。Primary 端子とSecondary 端子を搭載してリダンダントに対応。 BNC端子を2つ搭載し、入出力を切り替える事で、SDI入力/SDI出力を最大2系統増設することができます。Danteオーディオ入力をリマップすることでHVS-DNTからSDI出力として出力、あるいはスイッチャーの入力ソースとして使用することが可能です。また、各オーディオのゲイン調整やトーン信号の出力、SDI信号の場合には音声の遅延設定も可能です。

>> HVS-DNTの製品カタログはこちら

オプション、HVS-DNT Danteオーディオ基板が必要です。

2SI/SQDの4Kモードに対応*

4Kカメラから4チャネルの3G/HD-SDIで出力される2SI(2-Sample Interleave)およびSQD(Square Division)の4K UHD映像を処理することが可能です。

オプション、HVS-49IO拡張カード、HSV-49EXP4Kソフトウェアが必要です。

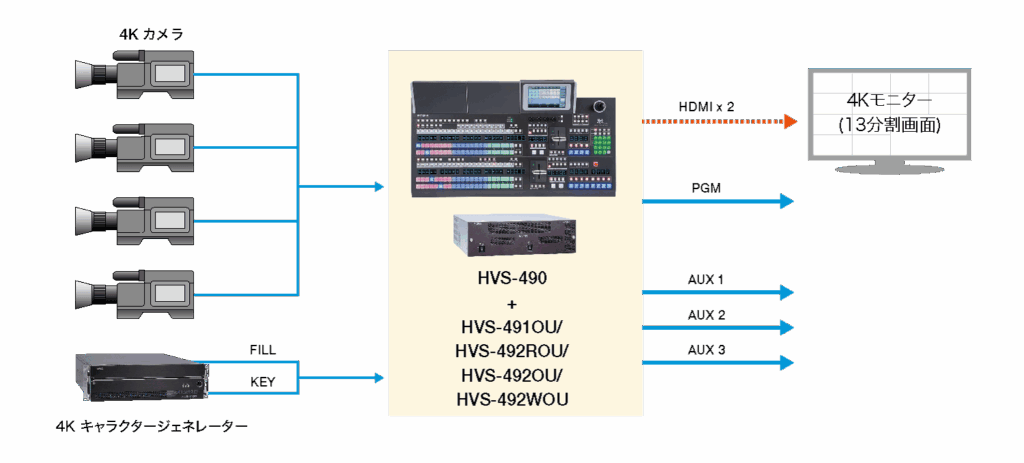

4Kシステム構成例

1台のHVS-490で4Kシステムの構築が可能です。将来的な4K UHD環境へのアップグレードを視野にデザインされたHVS-490は、拡張カード(オプション)の増設により、最大4K UHD入力10系統/出力6系統、または入力8系統/出力7系統に対応します。さらに、AUXバスのユニークな活用により、1 ～ 1.5M/E相当の機能を持った4Kスイッチャーとして活用できます。

活用場面

ライブイベント

ライブやイベントなど、仮設でシステムをセットアップしなければならない現場において、高機能なHVS-490は大きく活躍します。演出の仕込みにはイベントメモリーやマクロ機能が役立つでしょう。マルチモニターの演出にはMELiteを利用することで、複数台のビデオスイッチャーを用意することなく、機材を大きく削減することができます。PTZカメラを使用する現場では、HVS-NIFを搭載しNDI対応することにより、スイッチャーからの操作が可能。より少ない人数での運用を可能にします。最も重要なことは簡単操作であること。操作ミスをなくし現場の演出に集中することができます。

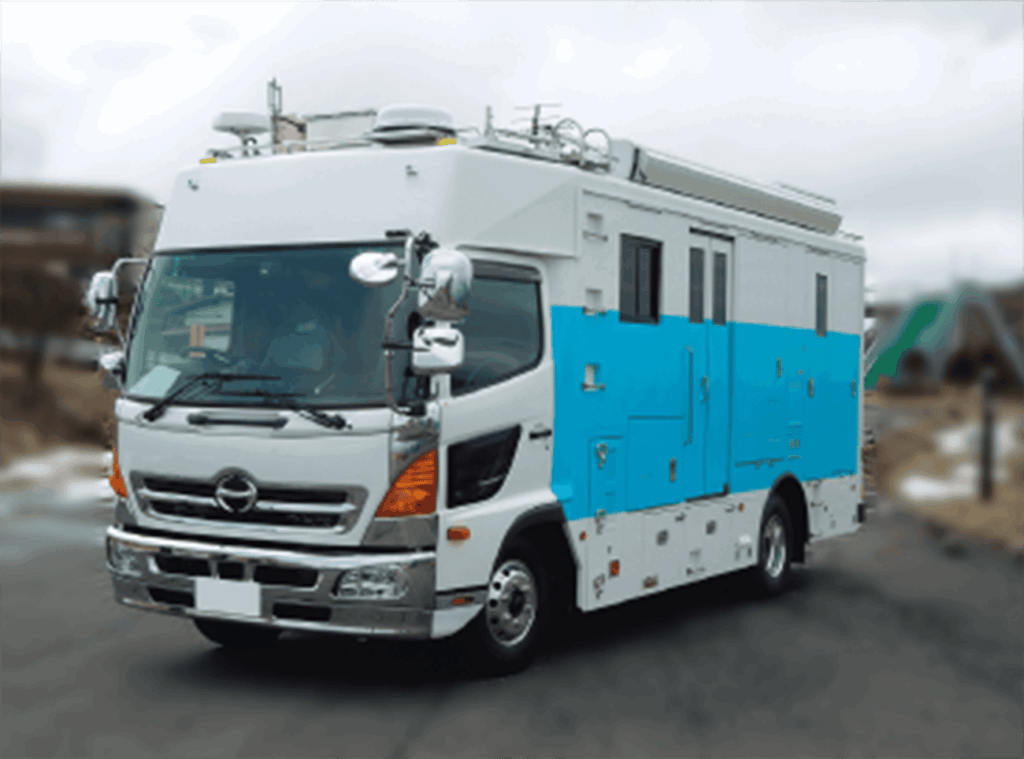

中型中継車

HVS-490は中型中継車との相性が抜群です。性能に妥協がないため、放送用途にも十分に活用できます。また、フレームシンクロナイザーやマルチビューワーをはじめ、システム構築に便利な機能を凝縮しているため、機器の削減にもなります。さらに、複数のコントロールパネルを使ったマルチオペレーションにより、複数のスタッフで役割分担が可能なオペレーション環境を提供します。
